WHD系列温湿度控制器

•
•
•

• 产品简介

  功能：

  WHD系列温湿度控制器运用传感器检测柜内的温度与湿度值，并通过控制外接的风扇与加热器对温度与湿度值进行调节，可有效防止因低温、高温造成的设备故障以及受潮或结露引起的爬电、闪络事故的发生。



  应用范围：

  中高压开关柜、端子箱、环网柜、箱变

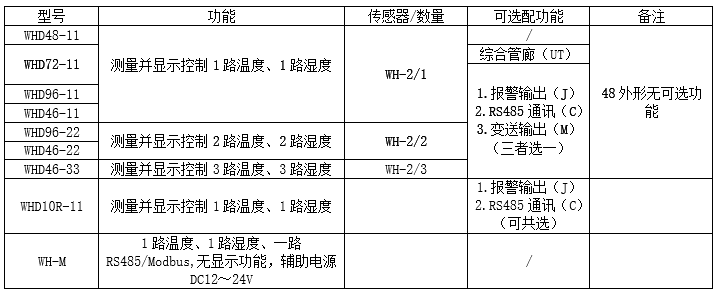

  订货范例：

  具体型号：WHD46-22

  技术要求：湿度≧85%RH加热除湿，≦80%停止；温度≧40℃鼓风降温，≦5℃加热升温。

  通讯协议：无

  辅助电源：AC/DC220V




• 技术参数

  WHD系列智能型温湿度控制器

  技术参数			指    标
  测量范围			温度:-40.0℃~+99.9℃  湿度: 20%RH~90%RH
  精度			温度：±1℃  湿度：±5%RH
  变送输出			DC4-20mA或DC0-20mA
  控制参数设定范围		加热升温	-40.0℃~+40.0℃
  		鼓风降温	0.0℃~+100.0℃
  		湿度控制	20%RH~90%RH
  输出触点容量			5A/AC250V（无源接点）
  通讯			RS485，Modbus-RTU协议
  工频耐压			电源与外壳可触及金属件/电源与其它端子组2kV/1min(AC,RMS)
  绝缘电阻			≥100MΩ
  辅助电源	电压		AC 85~265V  DC 100~350V
  	功耗		基本功耗(≤0.8VA)+继电器功耗(每路≤0.7VA)
  平均无故障工作时间			≥50000小时
  工作环境	温度		-10℃~+55℃
  	湿度		≤95%RH，不结露，无腐蚀性气体
  	海拔		≤2500米













  WHD系列智能型温湿度控制器

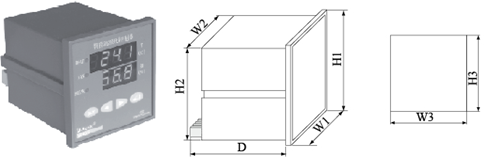

• 外形尺寸

  WHD48/72/96智能型温湿度控制器



  型号	面框尺寸（mm）		壳体尺寸（mm）			开孔尺寸（mm）
  	W1	H1	W2	H2	D	W3	H3
  WHD 48	48	48	43.8	43.8	84	44.5	44.5
  WHD 72	75	75	66	66	97.5	67	67
  WHD 96	96	96	86	86	85	88	88

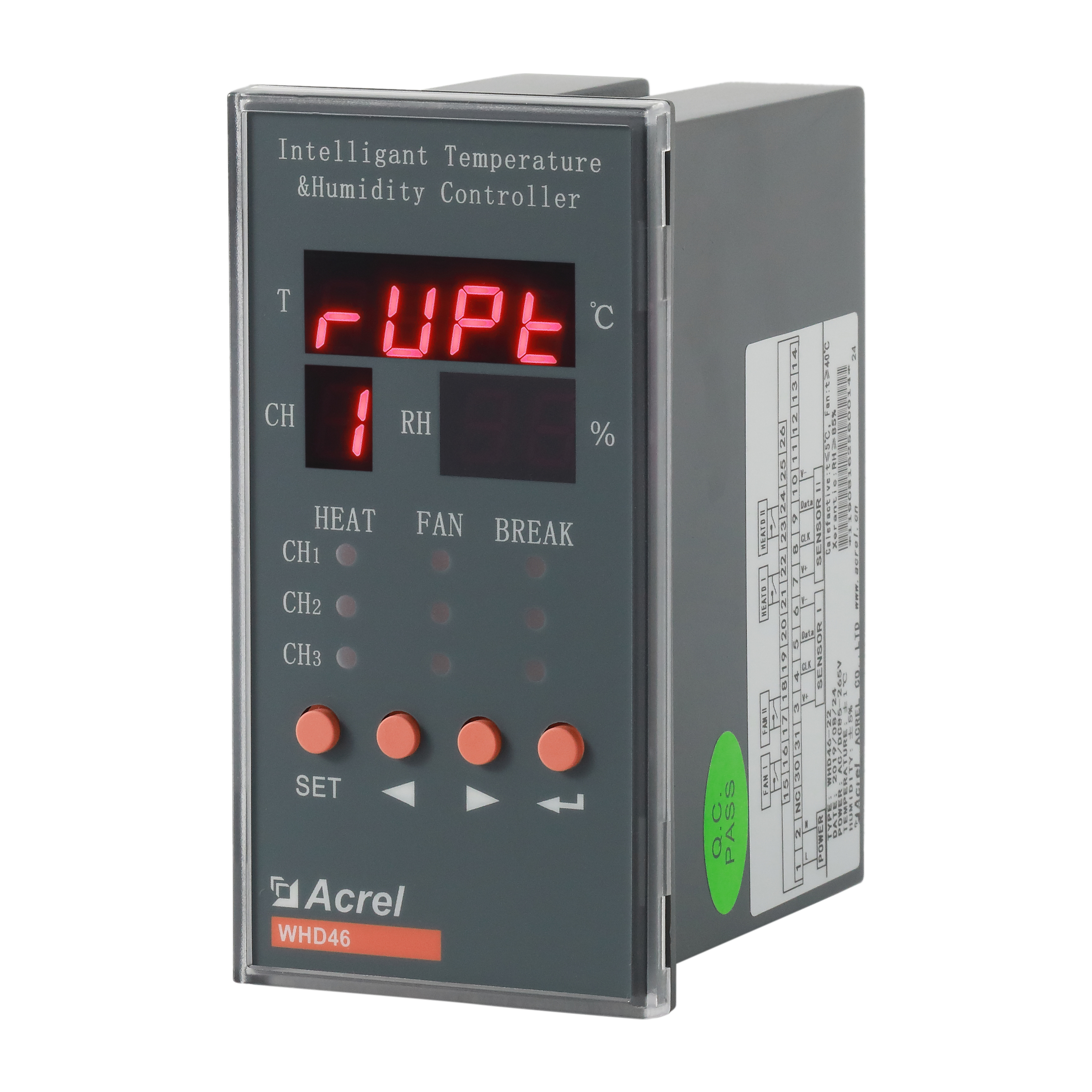

  WHD46智能型温湿度控制器

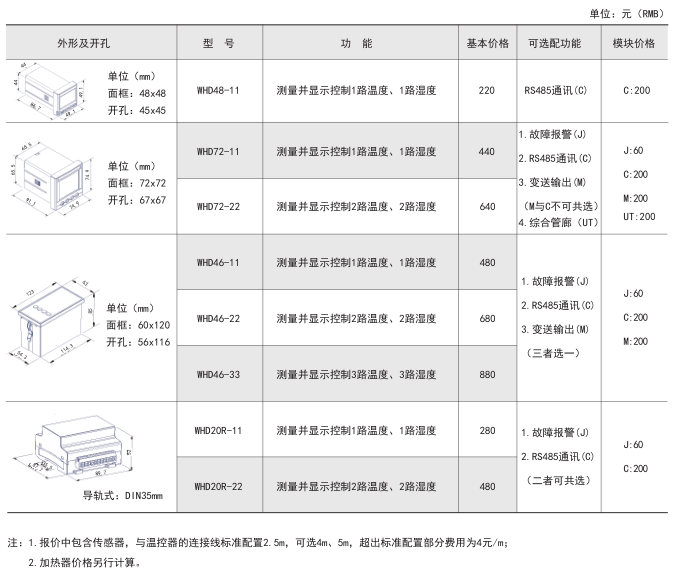

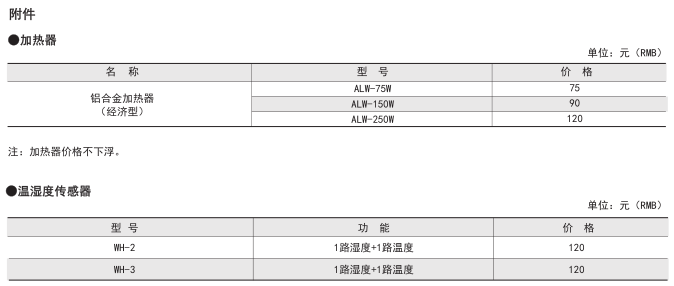

• 产品报价
