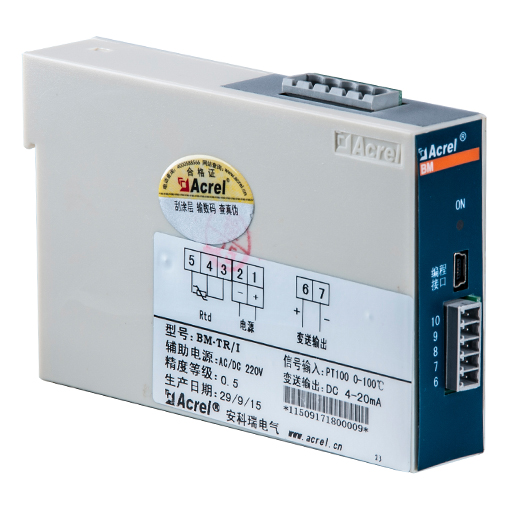

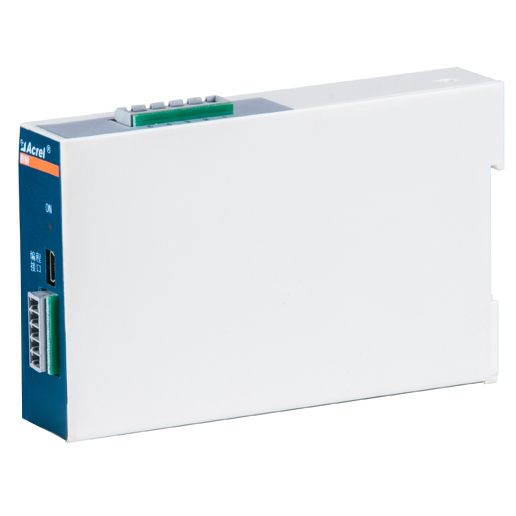

BM系列模拟信号隔离器

•
•
•

• 产品简介

  功能：

  BM系列模拟信号隔离器可以对电流、电压等电量参数或温度、电阻等非电量参数进行高速精确测量，经隔离转换成标准的模拟信号输出。既可直接与指针表、数显表相接，也可以与自控仪表（如PLC）、各种A/D转换器以及计算机系统配接。



  应用范围：

  应用于电力、铁路、石化、冶金、化工、食品、仓储等行业的自动化系统中。



  订货范例：

  具体型号：BM-AI/IS

  技术要求：输入AC 0-5A；输出DC 4-20mA；二线制；准确级0.5级。

  通讯协议：无

  辅助电源：DC24V




• 技术参数


















  名称	仪表型号	功能	备注
  电流隔离器	BM-DI/IS	将直流电流信号隔离变为4-20mA输出	二线制
  	BM-DIS/I	无源隔离器，标准4-20mA输入，信号经过2000V隔离，成比例输出4-20mA信号
  	BM-AI/IS	将0-5A交流电流隔离变为4-20mA输出
  	BM-DI/I	直流电流信号经2000V三端隔离，输出4-20mA信号，可消除地回路	四线制
  	BM-DI/V	直流电流信号经2000V三端隔离，输出0-5V DC信号，可消除地回路
  电压隔离器	BM-DV/IS	将直流电压信号隔离变为4-20mA输出	二线制
  	BM-AV/IS	将0-450V交流电压隔离变为4-20mA输出
  	BM-DV/V	直流电压信号经2000V三端隔离，输出0-5V DC信号，可消除地回路	四线制
  	BM-DV/I	直流电压信号经2000V三端隔离，输出4-20mA信号，可消除地回路
  一进二出隔离器	BM-DI/II	直流电流信号隔离变送输出二路相互独立的4-20mA模拟量	四线制
  	BM-DV/II	直流电压信号隔离变送输出二路相互独立的4-20mA模拟信号
  	BM-DI/VI	直流电流信号隔离变送输出二路相互独立的模拟信号，一路4-20mA，一路0-5V
  	BM-DV/VI	直流电压信号隔离变送输出二路相互独立的模拟信号，一路4-20mA，一路0-5V
  温度隔离器	BM-TR/IS	PT100输入，信号经过2000V隔离，成比例输出4-20mA信号	二线制
  电阻隔离器	BM-R/IS	可对标准的2线电阻信号提供4-20mA的输出及2000V的隔离
  电位计隔离器	BM-VR/IS	对350Ω到10kΩ的电位计提供4-20mA的输出及2000V隔离,模块内具有浪涌保护电路
  电流报警器	BM-DI/J	输入直流电流，双路报警输出，直流电流越限报警	四线制
  电压报警器	BM-DV/J	输入直流电压，双路报警输出，直流电压越限报警
  温度报警器	BM-TR/J	PT100输入，双路报警输出，温度越限报警
  温度隔离器	BM-TR/I	PT100输入，信号经过2000V隔离，成比例输出4-20mA信号	四线制
  	BM-TC/I	热电偶输入，比例输出4-20mA信号，具备自动冷端补偿（CJC）,模块内具有浪涌保护电路
  	BM-TC/V	热电偶输入，比例输出0-5V 信号，具备自动冷端补偿（CJC）,模块内具有浪涌保护电路




• 外形尺寸

  BM-DIS/I、BM-DI/IS、BM-DV/IS、BM-TR/IS、BM-VR/IS、BM-R/IS、BM-DI/V、BM-DI/I、BM-DV/I、BM-DV/V、BM-TR/I的外形尺寸如图1所示：



  BM-AV/IS、BM-AI/IS、BM-DI/II、BM-DV/II、BM-DI/VI、BM-DV/VI、BM-DV/J、BM-DI/J、BM-TR/J的外形尺寸如图2所示：



  BM-TC/I、BM-TC/V的外形尺寸如图3所示：
