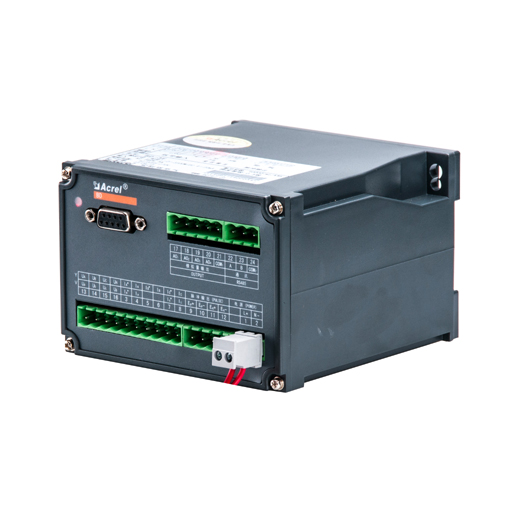

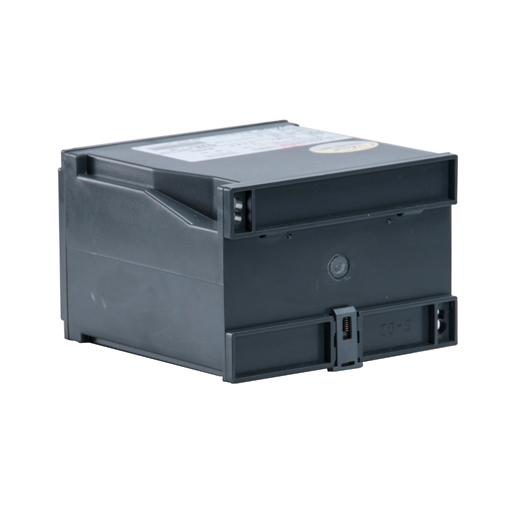

BD系列电流变送器

•
•
•

• 产品简介

  功能：

  BD系列电流变送器是一种将电网中的电流、电压、频率、功率、功率因数等电参量，经隔离变送成线性的直流模拟信号或数字信号的装置。



  应用范围：

  电力系统



  订货范例：

  具体型号：BD-AI

  技术要求：输入AC 0-5A；输出DC 4-20mA；准确级0.5。

  通讯协议：无

  辅助电源：AC/DC220V

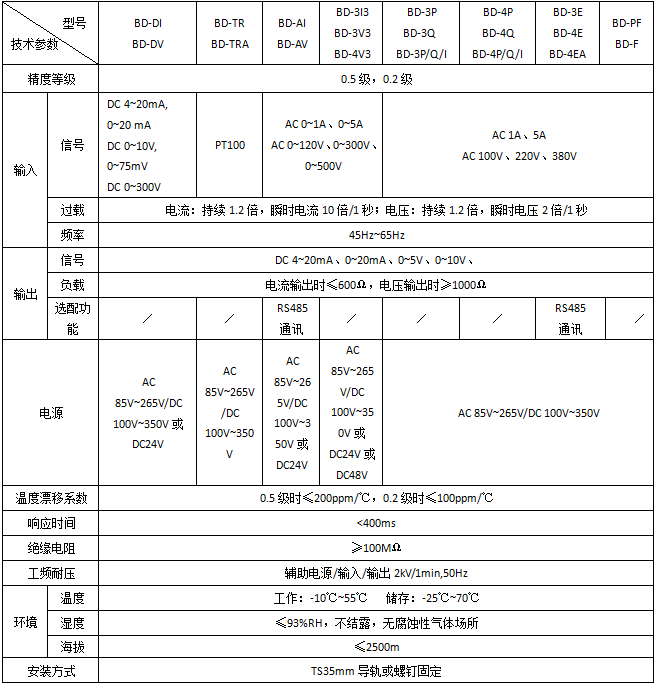

• 技术参数















  名称	仪表型号	功能	可选配功能
  电流变送器	BD-AI	测量单相交流电流，隔离变送输出4-20mA或0-5V DC信号	RS485-MODBUS
  	BD-3I3	测量三相交流电流，隔离变送输出4-20mA或0-5V DC信号
  	BD-DI	测量直流电流，隔离变送输出4-20mA或0-5V DC信号	/
  电压变送器	BD-AV	测量单相交流电压，隔离变送输出4-20mA或0-5V DC信号	RS485-MODBUS
  	BD-3V3	三相三线电压变送器，测量三相交流电压，隔离变送输出4-20mA或0-5V DC信号
  	BD-4V3	三相四线电压变送器，测量三相交流电压，隔离变送输出4-20mA或0-5V DC信号
  	BD-DV	测量直流电压，隔离变送输出4-20mA或0-5V DC信号	/
  多电量 数字变送器	BD-3E	三相三线多电量变送器，测量三相电流、电压、有功功率、无功功率、频率、功率因数、有功电度、无功电度等数字量；1-4路模拟量可选，两路电能脉冲输出，RS485-MODBUS通讯	2-4路模拟量输出
  	BD-4E	三相四线多电量变送器，测量三相电流、电压、有功功率、无功功率、频率、功率因数、有功电度、无功电度等数字量；1-4路模拟量可选，两路电能脉冲输出，RS485-MODBUS通讯
  	BD-4EA	三相四线多电量变送器，测量并显示三相电流、电压、有功功率、无功功率、频率、功率因数、有功电度、无功电度等数字量；1-4路模拟量可选，两路电能脉冲输出，RS485-MODBUS通讯
  功率因素变送器	BD-PF	测量单、三相系统的功率因数，隔离变换成直流信号输出	RS485-MODBUS
  频率变送器	BD-F	测量工频频率，隔离变换成直流信号输出
  有功功率变送器	BD-3P	三相三线，测量有功功率，隔离变送输出模拟信号	2-4路模拟量输出   RS485-MODBUS
  	BD-4P	三相四线，测量有功功率，隔离变送输出模拟信号
  无功功率变送器	BD-3Q	三相三线，测量无功功率，隔离变送输出模拟信号
  	BD-4Q	三相四线，测量无功功率，隔离变送输出模拟信号
  P/Q组合变送器	BD-3P/Q	三相三线，测量有功功率、无功功率，隔离变送输出模拟信号
  	BD-3P/Q/I	三相三线，测量电流、有功功率、无功功率，隔离变送输出模拟信号
  	BD-4P/Q/I	三相四线，测量电流、有功功率、无功功率，隔离变送输出模拟信号
  热电阻变送器	BD-TR	PT100输入，隔离输出4-20mA信号	/




• 外形尺寸

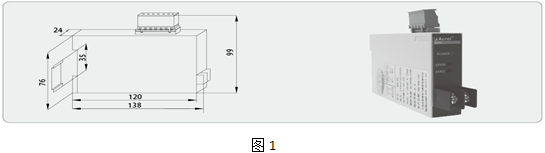

  BD-AI、BD-AV、BD-DI、BD-DV、BD-TR外形尺寸如图1所示：

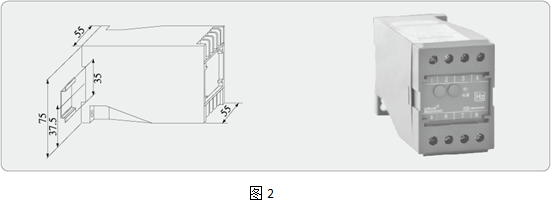

  BD-PF、BD-F、BD-TRA外形尺寸如图2所示：

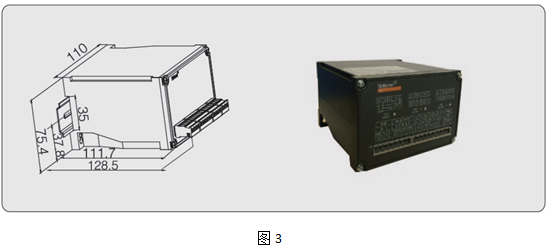

  BD-3I3、BD-3V3、BD-4V3的外形尺寸如图3所示：

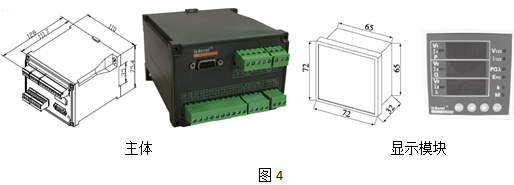

  BD-4EA、BD-3P、BD-3Q、BD-3P/Q/I、BD-4P、BD-4Q、BD-4P/Q/I、BD-3E、BD-4E外形尺寸如图4所示：

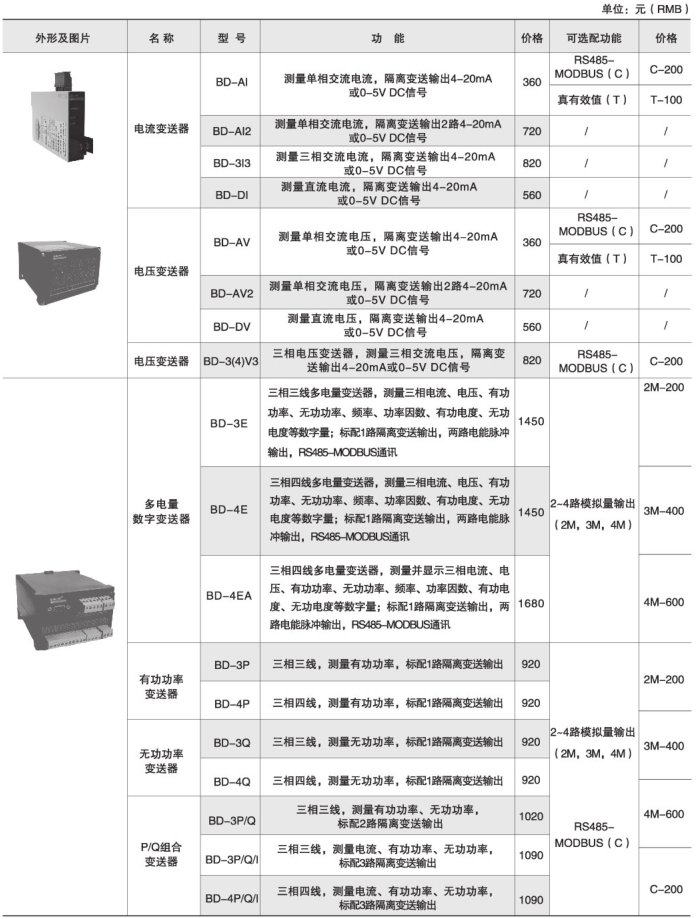

• 产品报价
