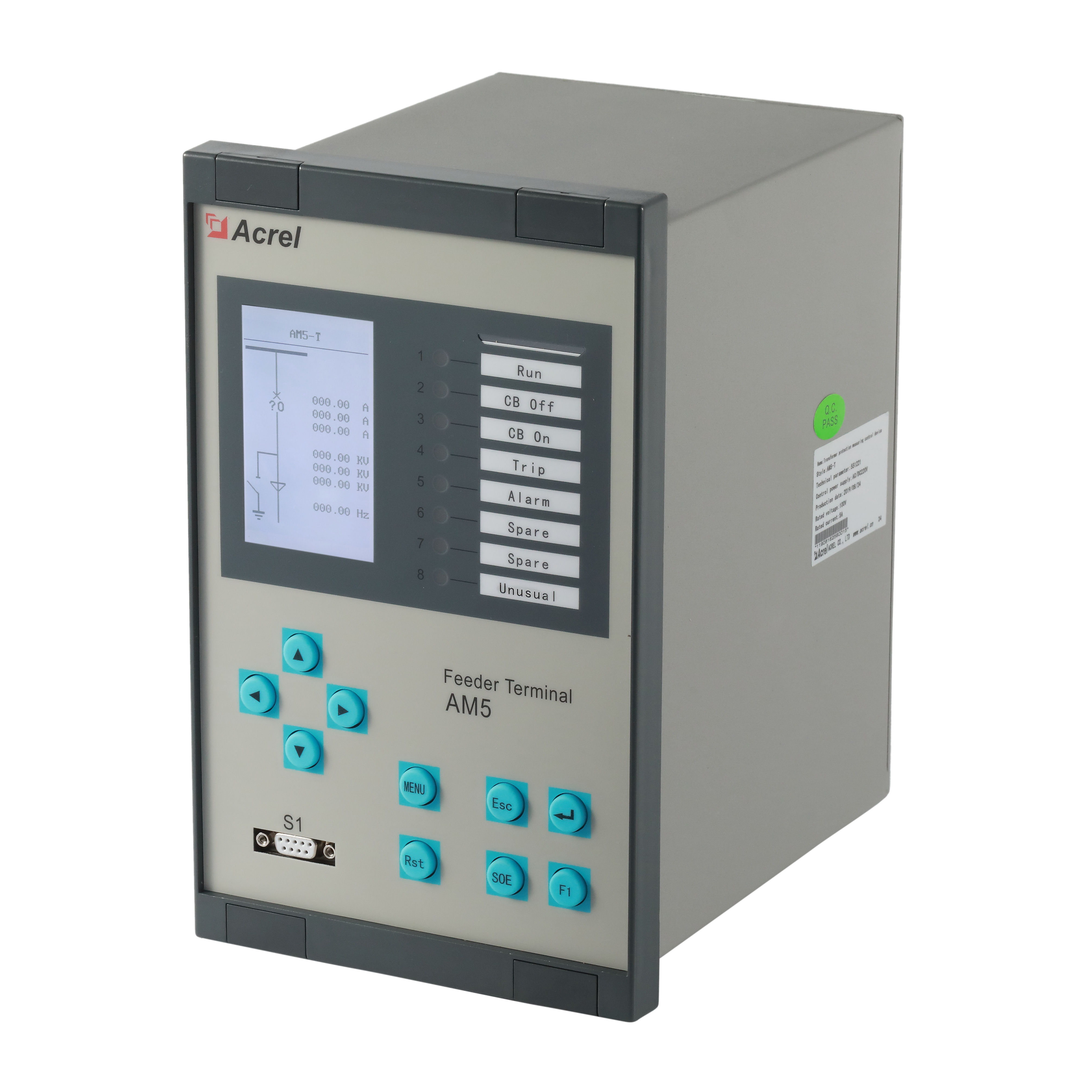

AM系列微机保护测控装置

•
•
•

• 产品简介

  功能：

  AM系列微机保护测控装置集保护、测量、控制于一体，适用于35kV及以下电压等级的用户终端变电站（所），可实现用户变电站的保护和测控。



  应用范围：

  应用领域覆盖电力、水利、交通、石油、化工、煤炭、冶金等行业。



  订货范例：

  具体型号：AM5-T 512112

  技术要求：10kv变压器保护；电流输入5A；零序电流输入1A；操作电源DC220V；带防跳盒；不带GPS对时功能。

  通讯协议：RS485接口 Modbus/RTU协议或103规约可设置

  辅助电源：DC 220V




• 技术参数

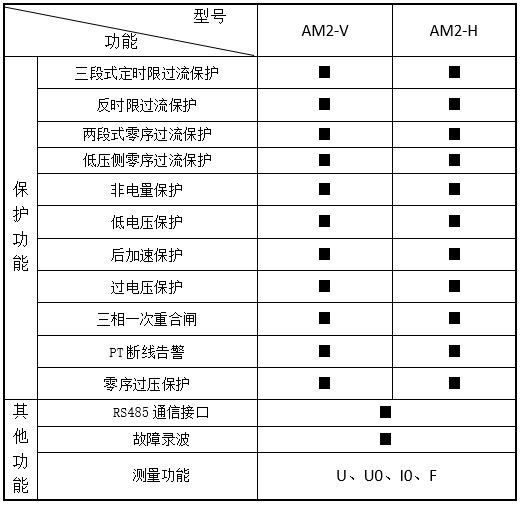

  AM2功能配置

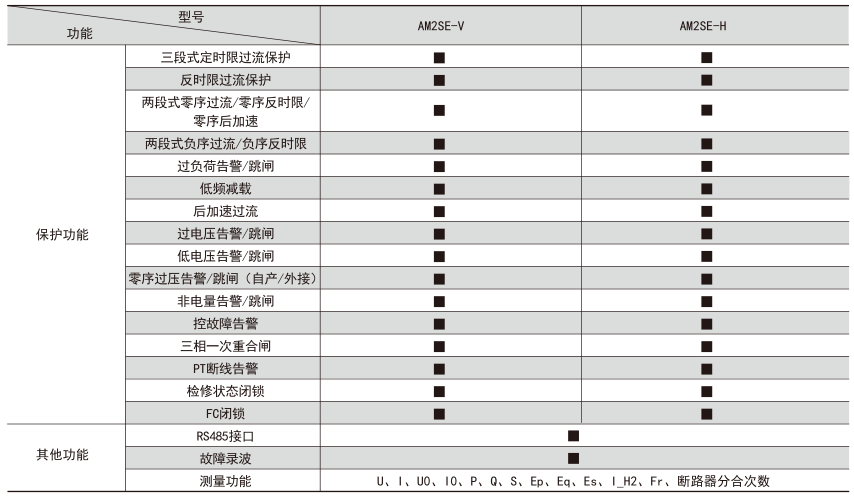

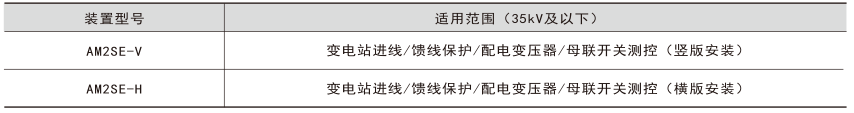

  AM2SE功能配置

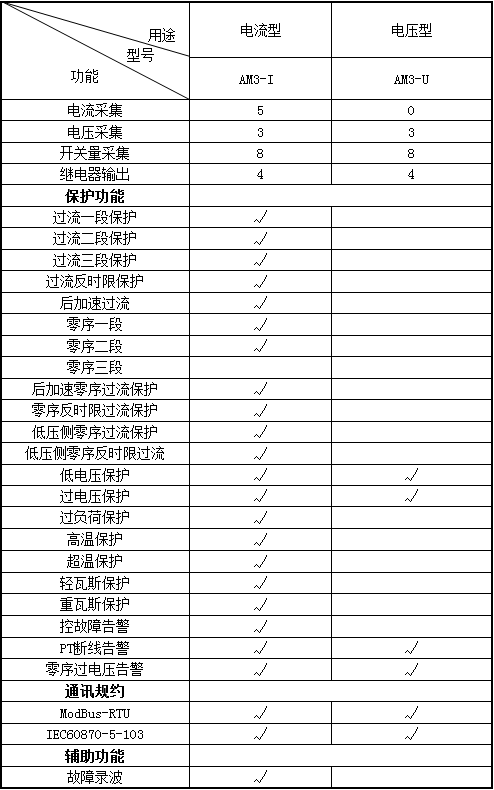

  AM3功能配置

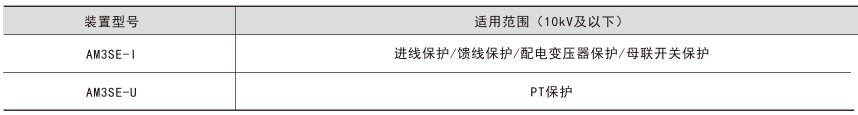

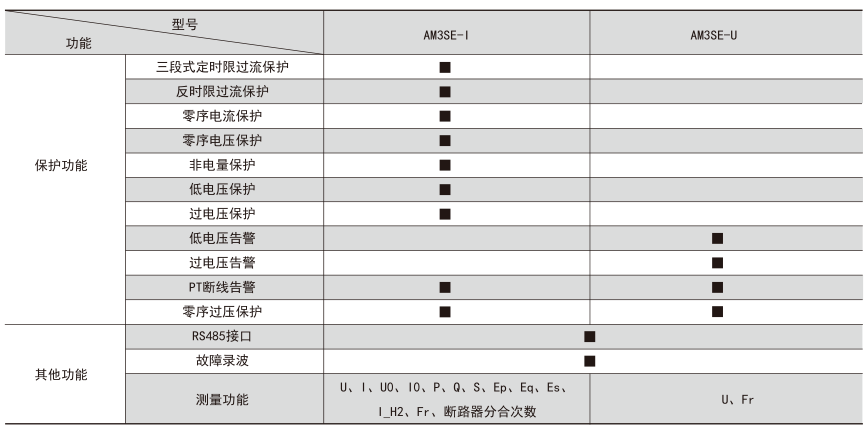

  AM3SE功能配置

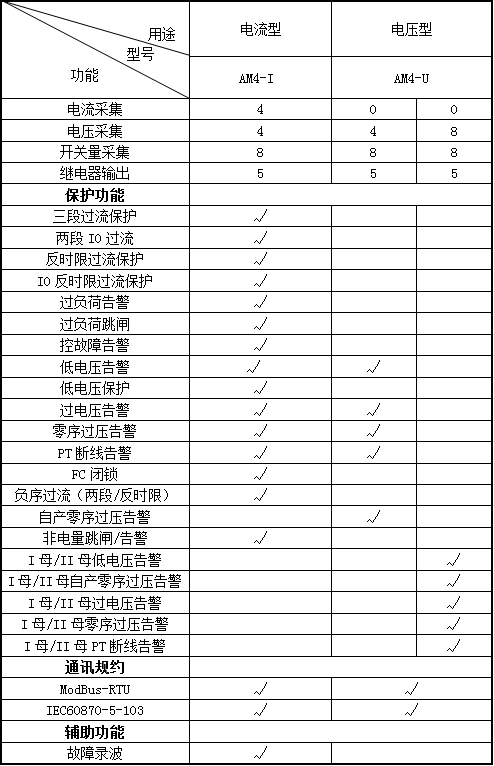

  AM4功能配置

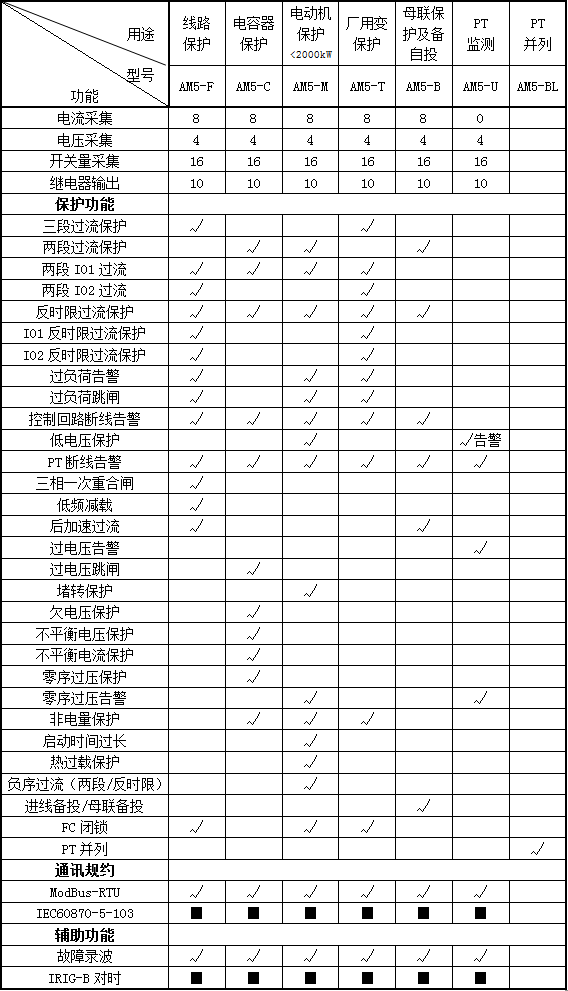

  AM5功能配置

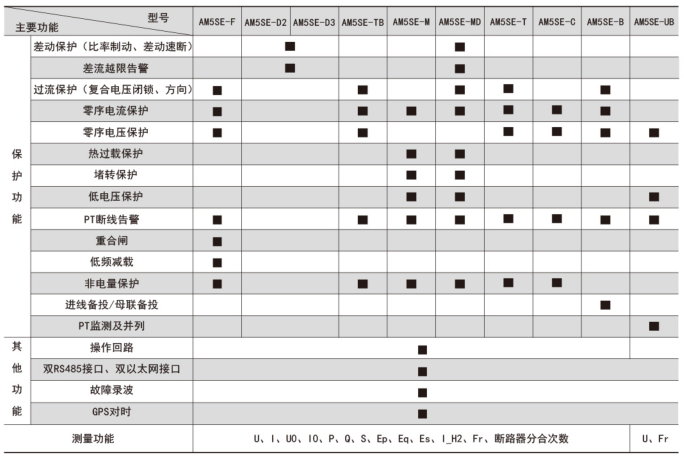

  AM5SE功能配置

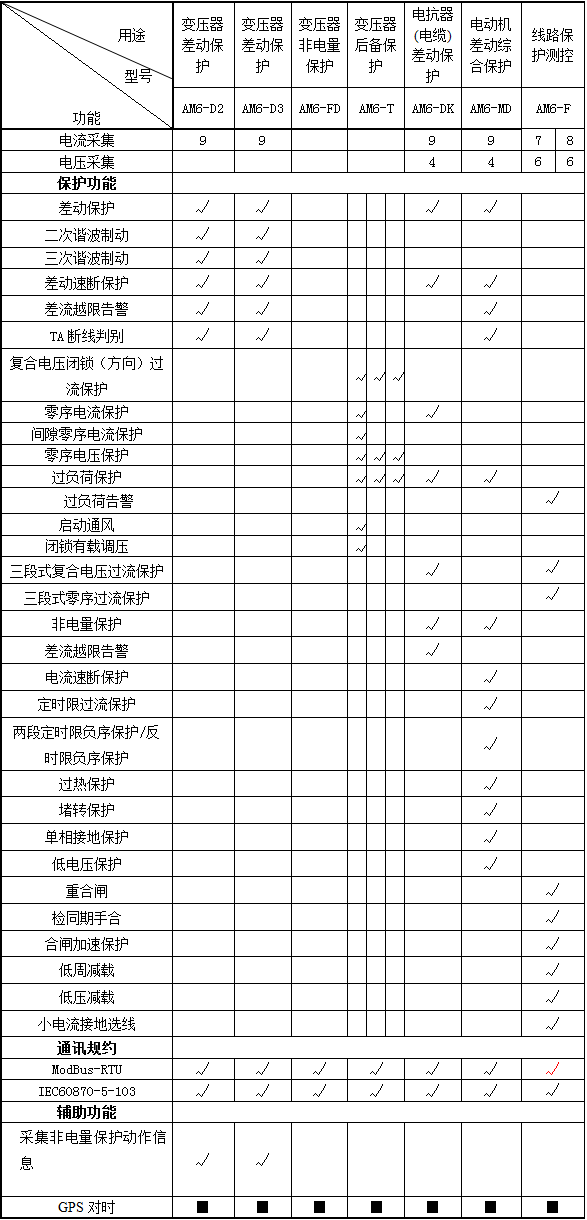

  AM6功能配置

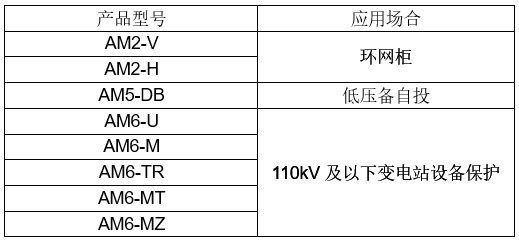

  产品型号	应用场合
  AM3-U 电压型微机保护装置	PT监测
  AM3-I 电流型微机保护装置	进/馈线、厂用变、电动机等
  AM4-U 电压型微机保护装置	PT监测
  AM4-I 电流型微机保护装置	进/馈线、厂用变、电动机等
  AM5-F 线路保护测控装置	进/馈线
  AM5-T 厂用变保护装置	厂用变压器
  AM5-U PT监测装置	PT监测
  AM5-B 母线保护及备自投装置	母联保护及备自投
  AM5-M 电动机保护测控装置	电动机<2000kW
  AM5-C 电容器保护测控装置	电容器
  AM5-BL PT并列装置	PT并列
  AM6-D2 变压器差动保护装置（二绕组）	110kV及以下电压等级容量为6300kVA及以上的变压器
  AM6-D3 变压器差动保护装置（三绕组）
  AM6-FD 变压器非电量保护装置
  AM6-T 变压器后备保护测控装置
  AM6-MD 电动机差动综合保护装置	2000kW及以上异步电动机
  AM6-DK电抗器(电缆)差动保护	串联电抗器，电缆线路
  AM6-F线路保护测控	35kV进线柜/馈线柜







  注：√表示具备此功能，■表示可选功能， 空白表示无此功能。

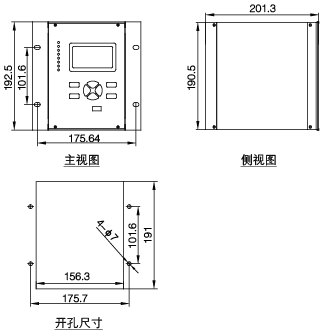

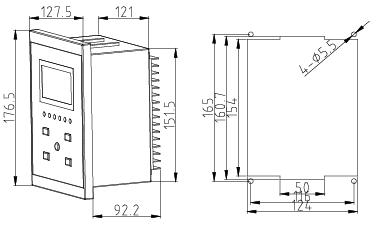

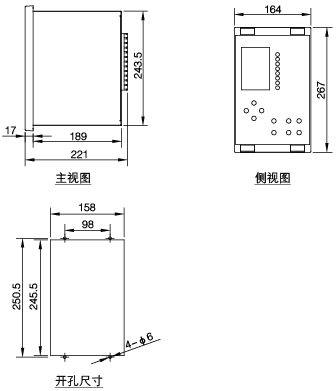

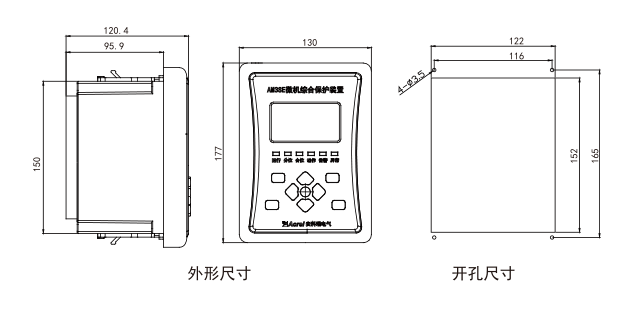

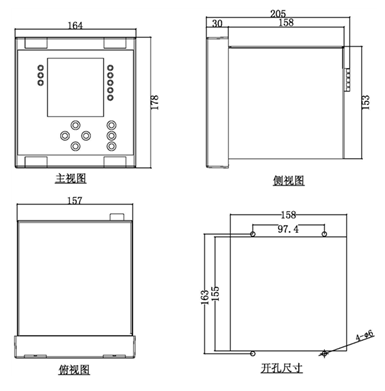

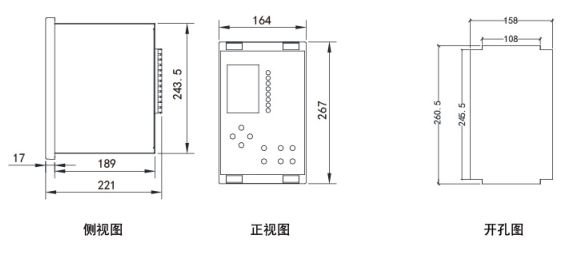

• 外形尺寸

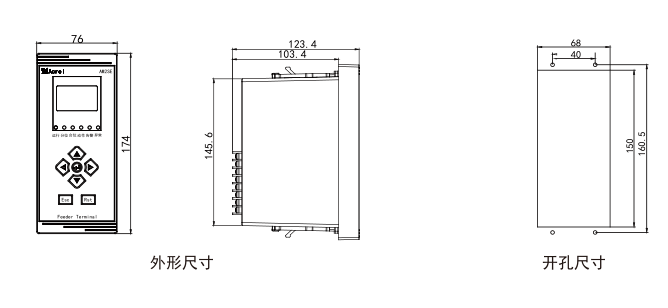

  AM2SE-V

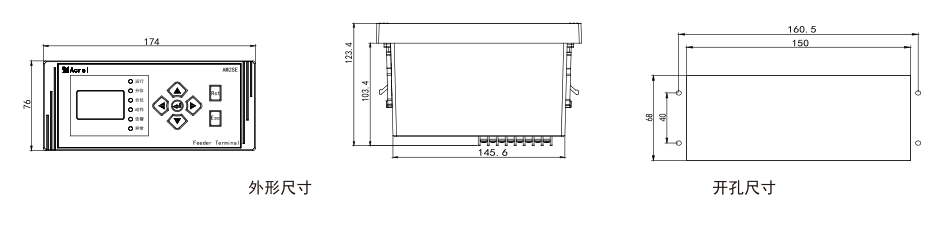

  AM2SE-H



  AM3



  AM3SE



  AM4



  AM5



  AM5SE



  AM6

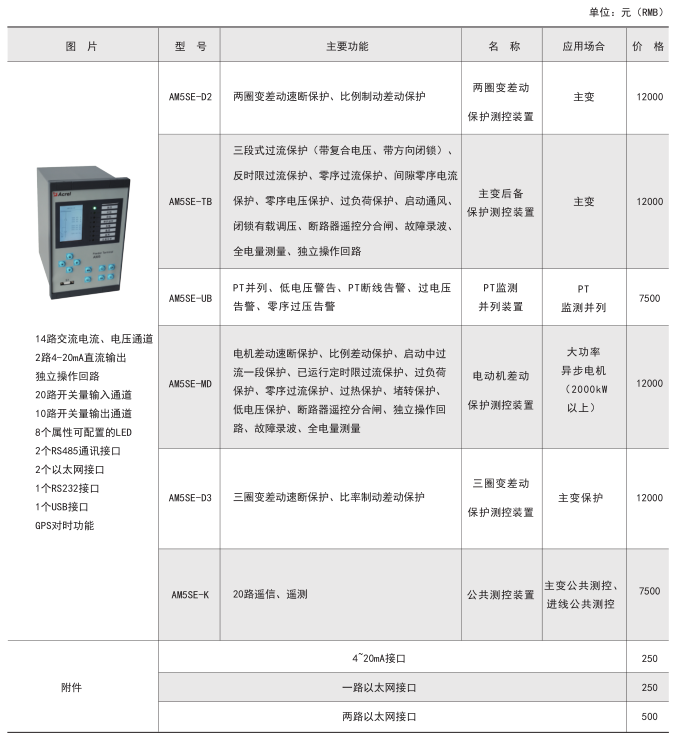

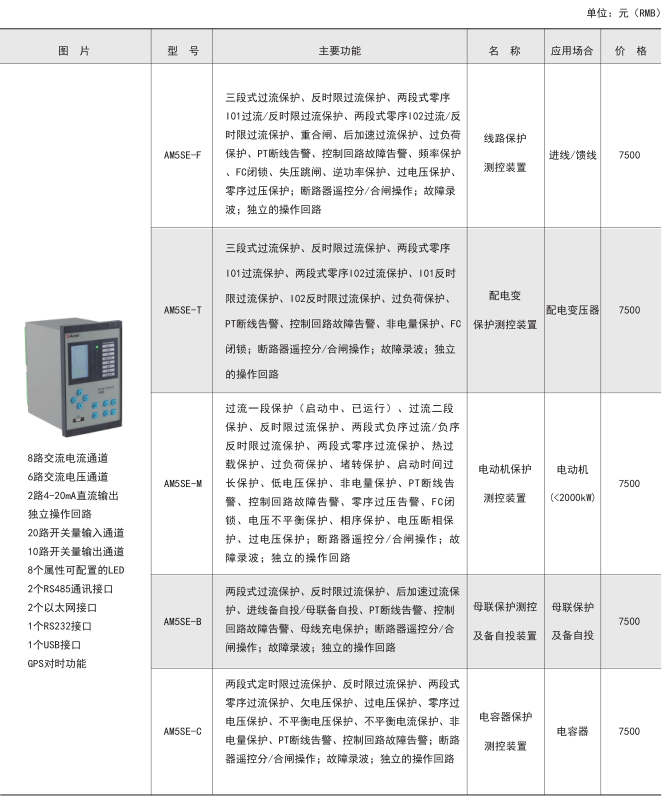

• 产品报价

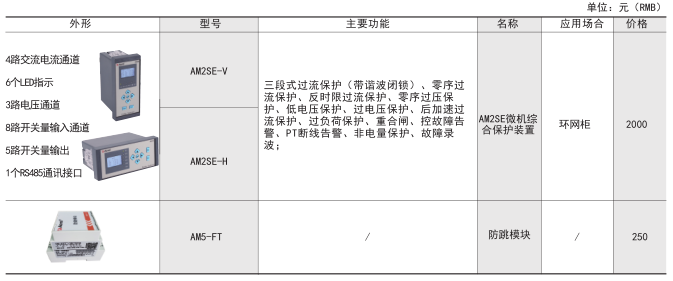

  AM2SE系列微机保护装置

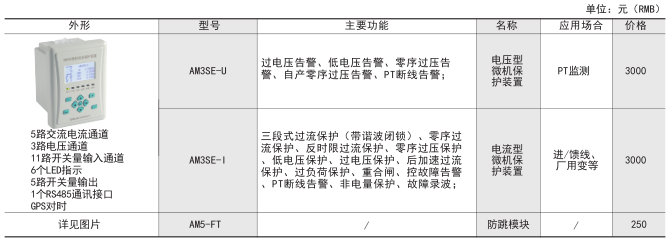

  AM3SE系列微机保护装置

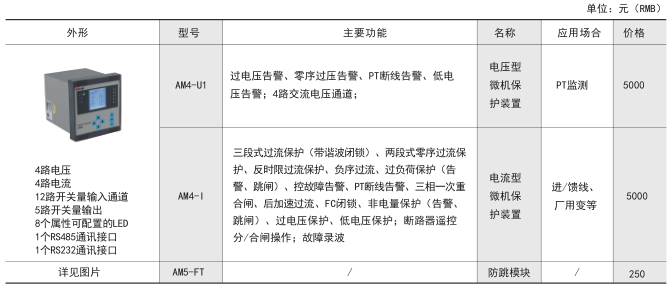

  AM4系列微机保护装置

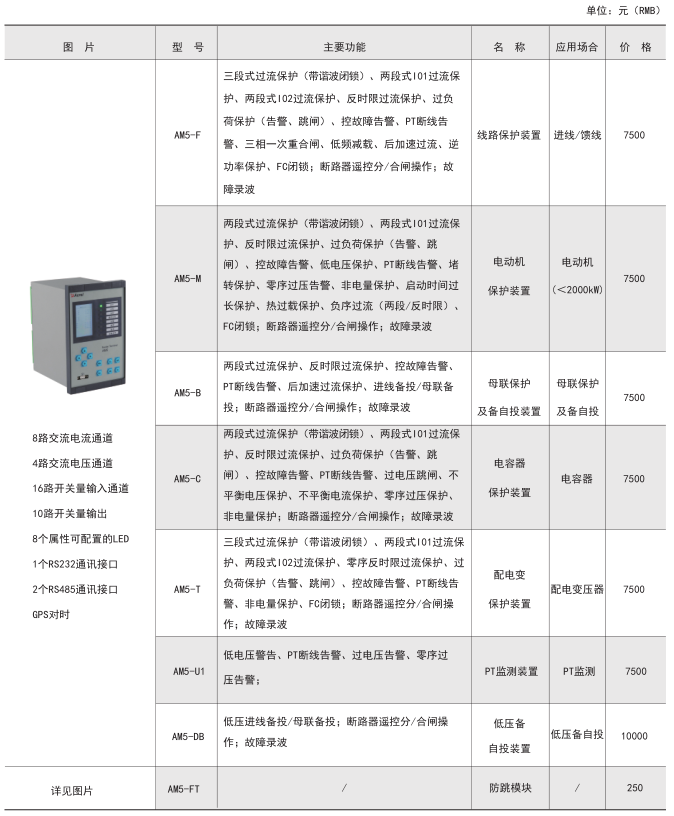

  AM5系列微机保护装置



  AM5SE系列微机保护装置
