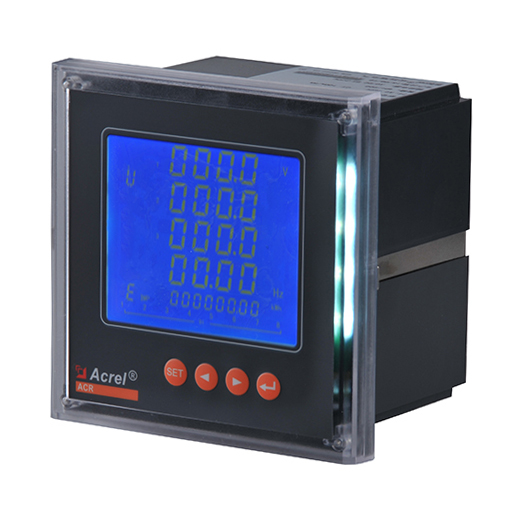

ACR系列电流采集装置

•
•
•

• 产品简介

  功能：


  ACR系列电流采集装置能测量所有的常用电力参数，如三相电流、电压，有功、无功功率，电度，谐波等，并具备完善的通信联网功能，非常适合于实时电力监控系统。



  应用范围：

  适用于电力系统、工矿企业、公用设施、智能大厦等需要电力监控的场合。



  订货范例：

  具体型号：ACR220E(L)

  技术要求：输入电压三相AC380V；电流变比100A/5A；接线方式三相四线；准确度0.5级。

  通讯协议：RS485接口 Modbus/RTU协议

  辅助电源：AC/DC220V




• 技术参数















  ACR1XX系列产品规格



  ACR2XX系列产品规格



  ACR3XX系列产品规格



  注：“■”为标配功能，“□”为选配功能。




• 外形尺寸



  型 号	面框尺寸(mm)		壳体尺寸(mm)			开孔尺寸(mm)
  	W1	H1	W2	H2	D	W3	H3
  ACR1XX	84	84	75	75	98	76	76
  ACR2XX	96	96	86	86	92	88	88
  ACR3XX	120	120	106	106	92	108	108
