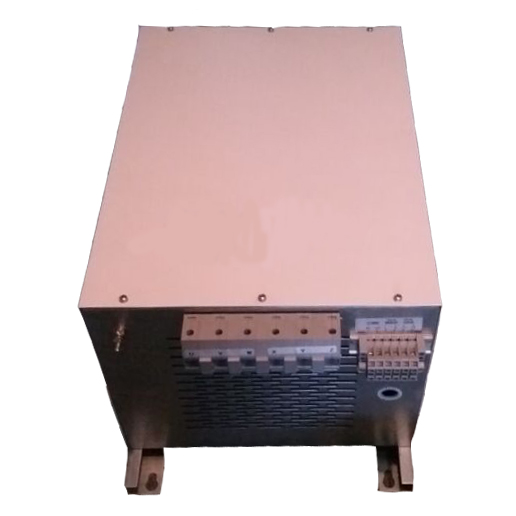

ANHF谐波滤波器

•
•
•

• 产品简介

  功能：

  该系列谐波滤波器是一个无源系列的连接低通滤波的电感电容系统，用于消除由三相全波变频负载产生的特有的5、7、11次等低频谐波，它不需要单个调节或按不同的谐波源进行移相。



  应用范围：

  适用于三相电子设备诸如可调速的交直流电机驱动器、焊接机、电池充电器、不间断电源(UPS)、感应加热设备、伺服驱动器和其他电子设备。



  订货范例：

  具体型号：ANHF015A4SC

  技术要求：适配功率15KW，额定电流40A，电压380V~440V

  滤波效果：A 档 ≤ 10%

  电抗器材质：铜




• 技术参数

  工作电压	AC：220V-690V
  工作电流	20A-660A
  工作频率	50/60HZ
  交流脉冲电压	能维持承受±2500V的交流脉冲电压
  绝缘等级	class F,H
  电流总谐波失真率	≤ 10%（A档），≤ 16%（B档）
  电压总谐波失真率	≤5%
  使用环境	-10~+45℃额定值不会降低， 在45℃-55℃以内，每升高1℃，额定输出电流降低2%
  防护等级	IP00-IP22
  最大电流	1.5倍额定电流，持续60s
  嗓音	≤65dB（风冷散热）
  温升	≤70K
  抗电强度	铁芯-绕组 3000VAC/50Hz/5mA/10s无飞弧击穿（工厂测试）
  绝缘电阻	1000VDC绝缘电阻≥100ΩA
  海拔高度	≤2000米
  外部环境	工作温度	-25℃~+45℃，
  	相对湿度	≤90%
  	工作环境	无有害气体、易燃易爆物品，良好的通风条件，如装在柜内，应装通风设备

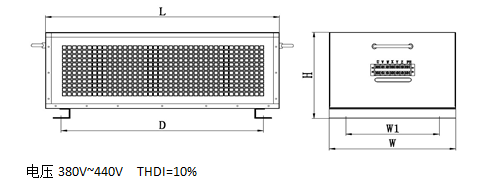

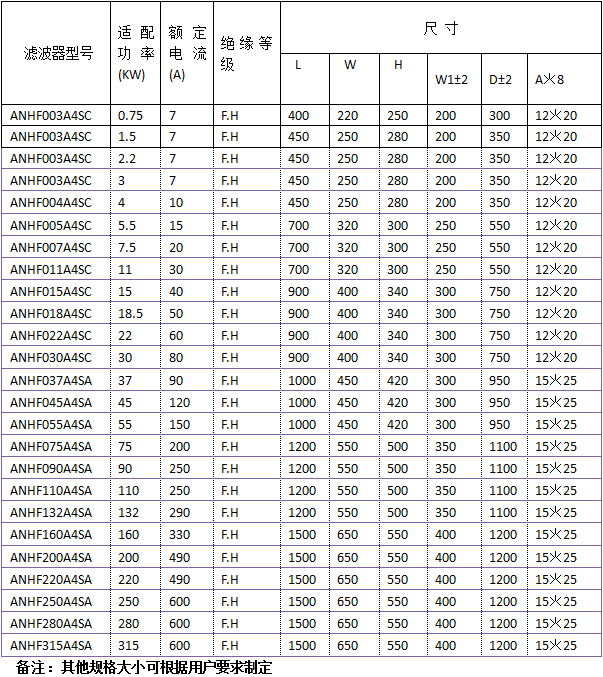

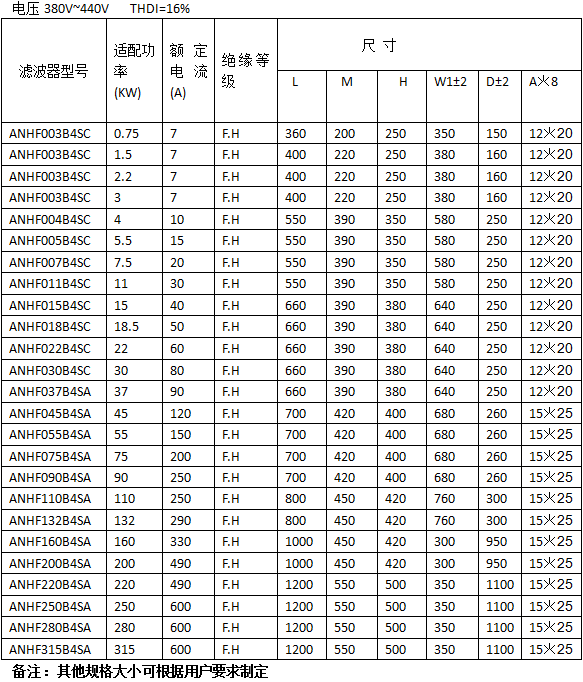

• 外形尺寸










• 产品报价
