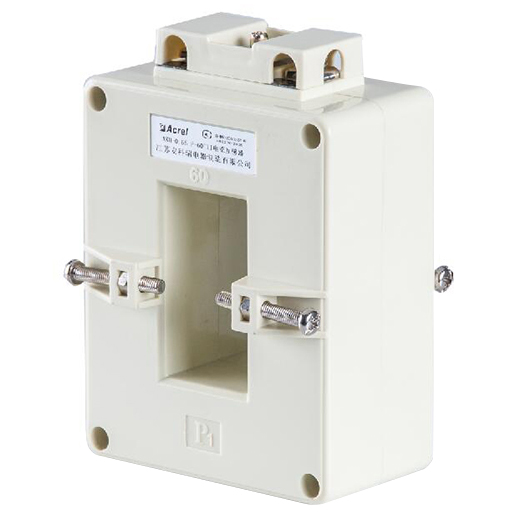

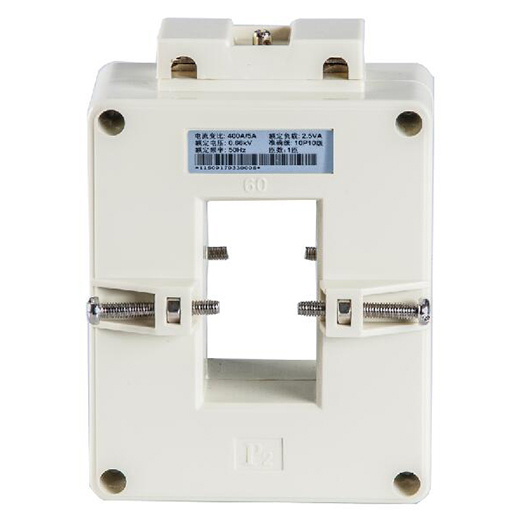

AKH-0.66P系列保护型电流互感器

•
•
•

• 产品简介

  功能：

  该系列互感器用于采集低压过载、短路信号，与保护继电器、电机保护器配套使用。



  应用范围：

  低压配电保护系统。



  订货范例：

  具体型号：AKH-0.66/P P-60III 600/5

  技术要求：额定电流比600A/5A；准确级10P10级；额定负荷5VA；穿心匝数1匝；穿排规格60mm×10mm 1-2根。

  通讯协议：无

  辅助电源：无




• 技术参数

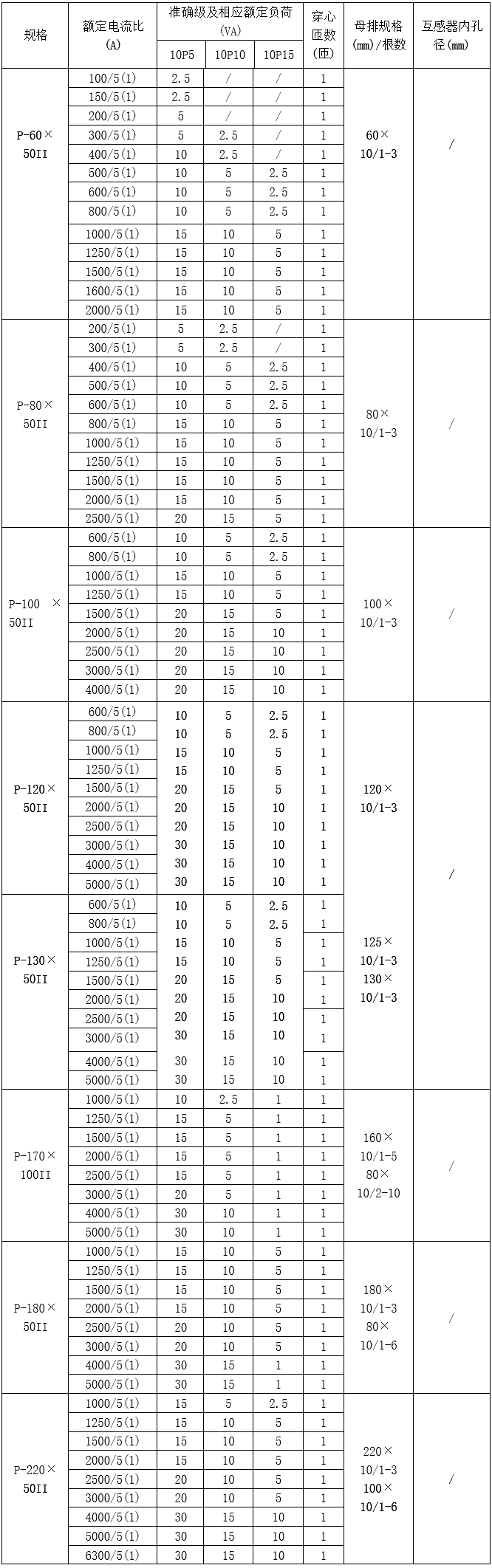

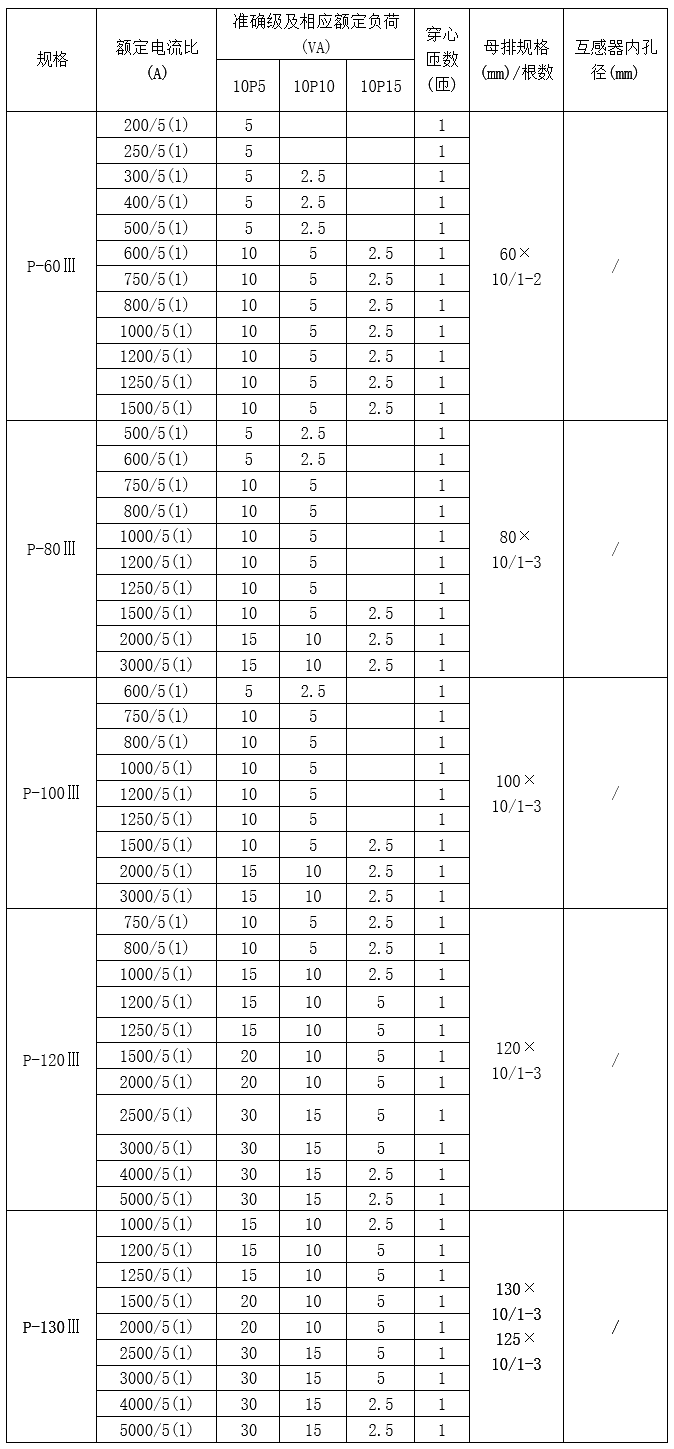

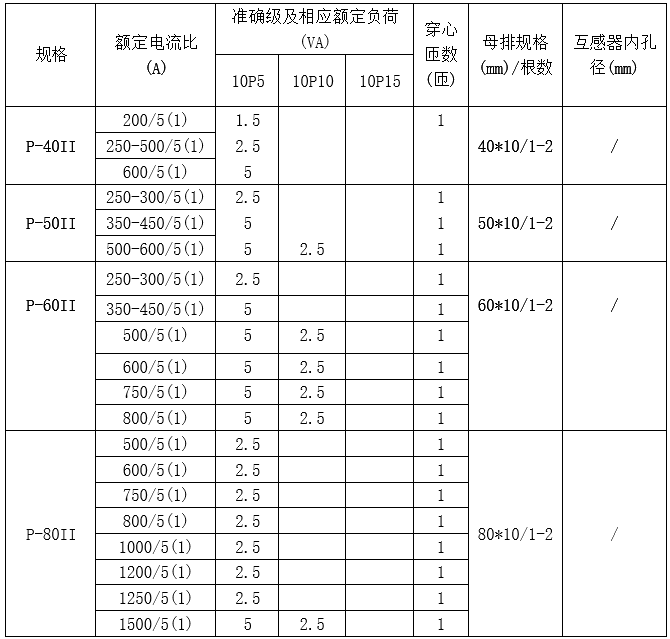

  AKH-0.66P低压保护用电流互感器







  AKH-0.66P-I低压电动机保护器专用电流互感器

  规 格	额定电流比(A)	准确级	额定负荷(VA)	安装方式
  P-40I	250/0.05	0.5	1.25	A、C
  P-60I	800/0.1	0.5	5
  P-40II	250-400/5(1)	10P10	2.5
  P-50II	250-600/5(1)		2.5
  P-60III	300-400/5(1)		2.5	C
  	500-800/5(1)		5
  P-80III	500-800/5(1)		5	D
  	1000-1500/5(1)		10

  AKH-0.66 P-M8型保护用电流互感器

  规格	额定电流比(A)	准确级及相应额定负荷(VA)			短时热电流（ith）/(kA)	额定动稳定电流(idyn) /(kA)	穿心匝数	扭距值
  								KGM	NM
  		5P5	5P10	10P10
  P-M8	100/1	1.5	/	/	7.5	18.5	直接式	7	69
  	150/1	2	/	1	10	25
  	200/1	3.75	1.0	1.5	15	22.5
  	250/1	5	1.5	2.0	18	45
  	300/1	5	1.5	2.0	21	52.5
  	400/1	5	2.0	2.5	21	52.5
  P-双M8	5/5(1)	2.5	2.5	2.5	0.5	1	直 接 式	7	69
  	10/5(1)	2.5	2.5	2.5	1	2
  	15/5(1)	2.5	2.5	2.5	3	6
  	20/5(1)	2.5	2.5	2.5	4	8
  	25/5(1)	2.5	2.5	2.5	5	10
  	30/5(1)	2.5	2.5	2.5	6	12
  	40/5(1)	2.5	2.5	2.5	6	12
  	50/5(1)	2.5	2.5	2.5	6	12
  	60/5(1)	2.5	2.5	2.5	6	12
  	75/5(1)	2.5	2.5	2.5	6	12
  	100/5(1)	2.5	2.5	2.5	10	12




• 外形尺寸

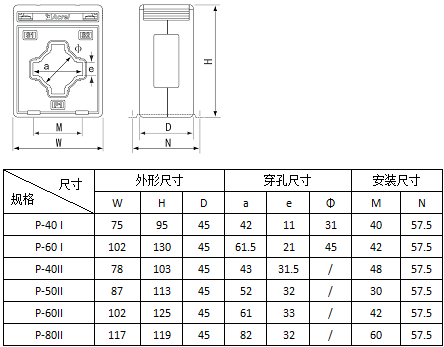

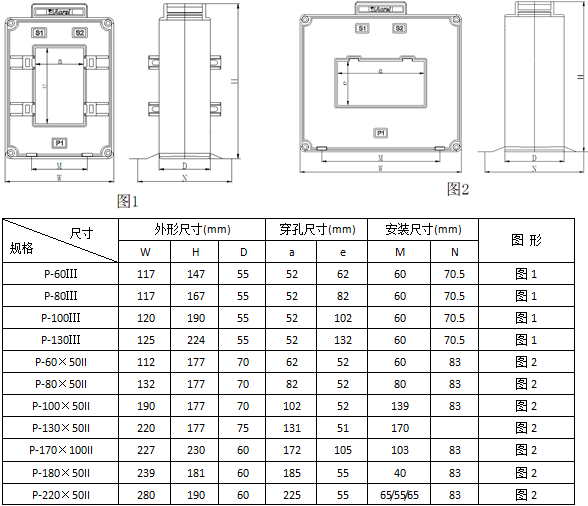

  AKH-0.66P低压保护用电流互感器



  AKH-0.66P-I低压电动机保护器专用电流互感器

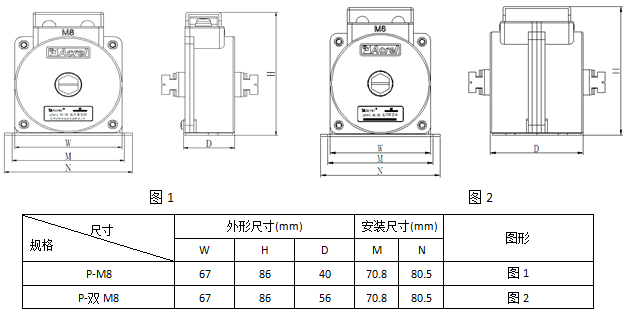

  AKH-0.66 P-M8型保护用电流互感器

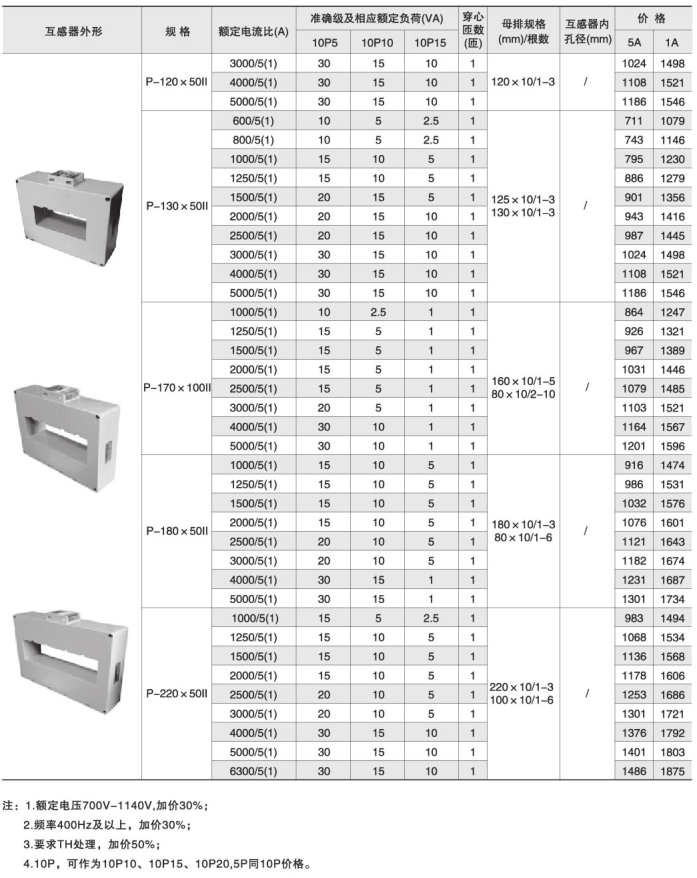

• 产品报价

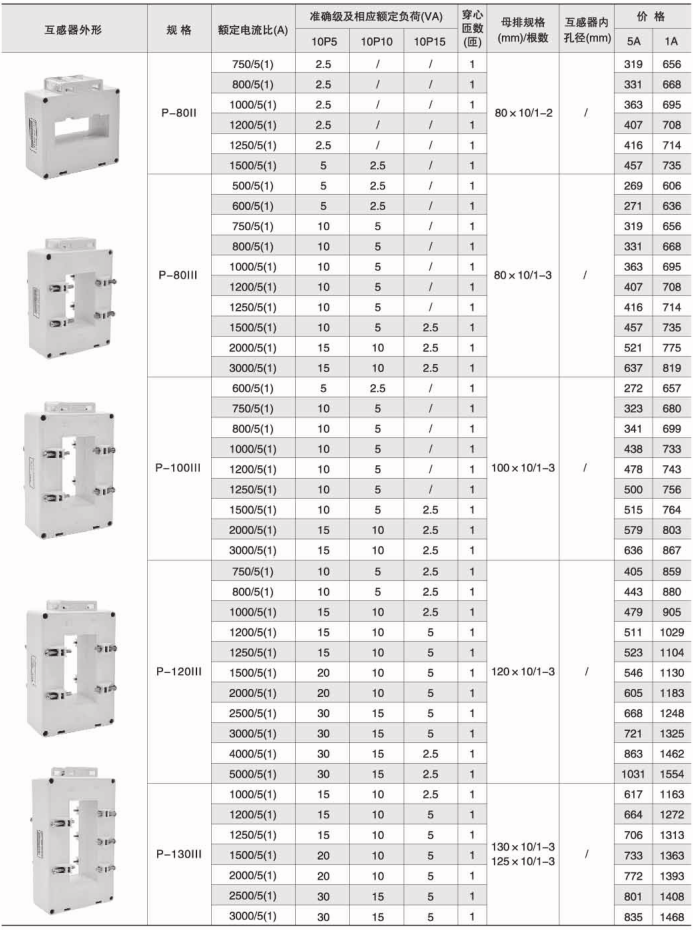

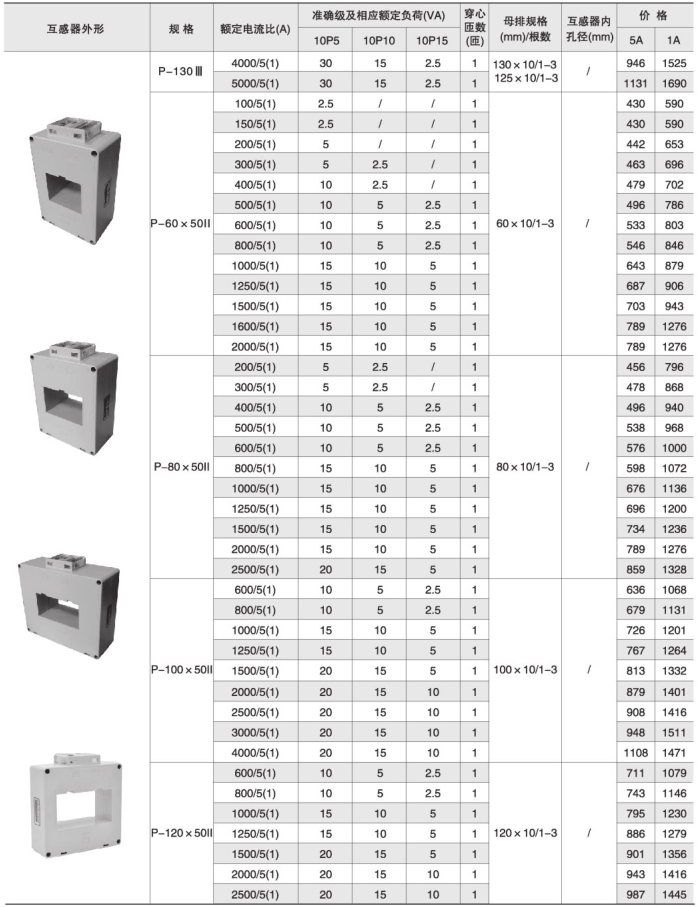

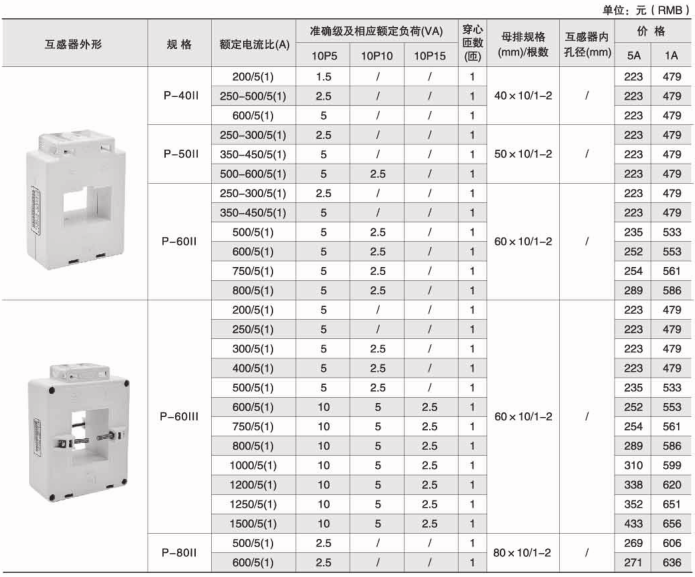

  AKH-0.66P低压保护用电流互感器

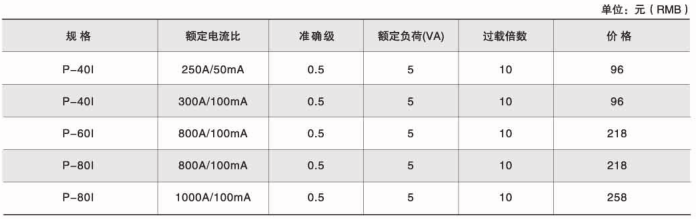

  AKH-0.66P-I低压电动机保护器专用电流互感器

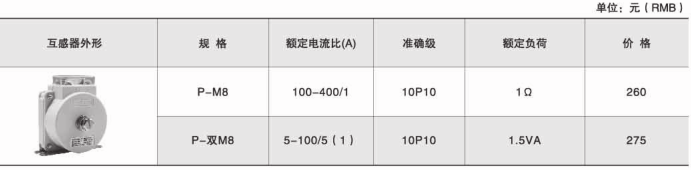

  AKH-0.66P-M8型保护用电流互感器
